RCD非线性负载

RCD非线性负载

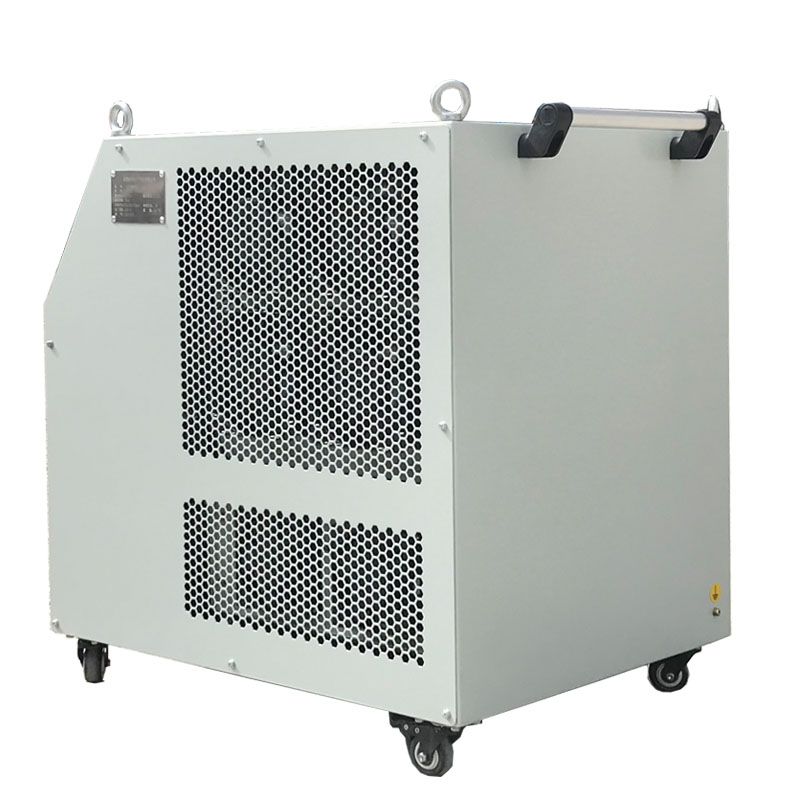

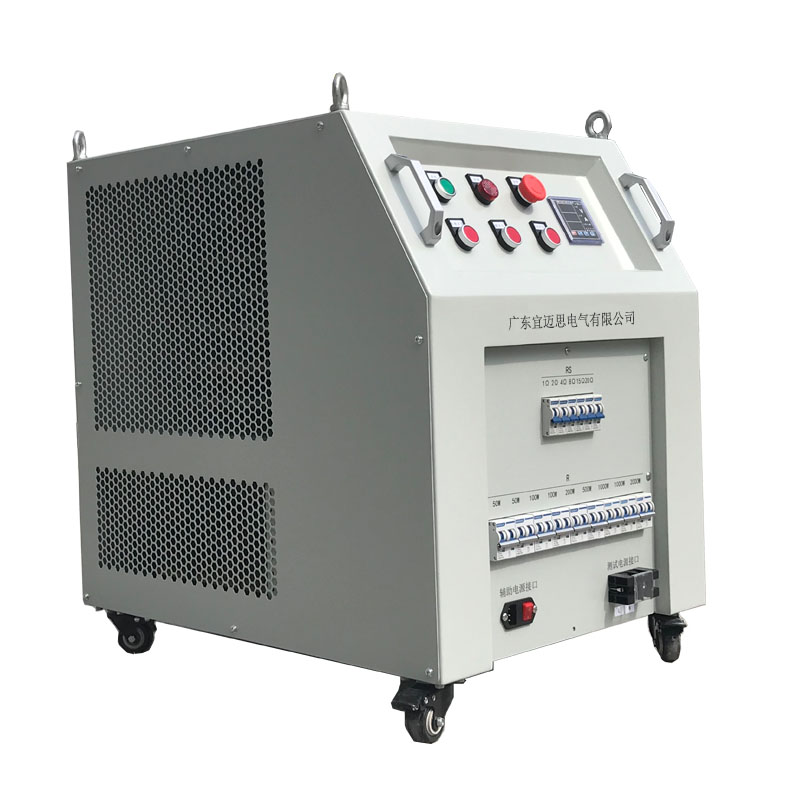

产品名称:单三相交流RCD负载箱

单三相交流RCD负载箱是一种非线性模拟负载,可用来测试UPS电源、逆变电源等,了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测,可避免其在实际使用时无法带动负载或对电网造成污染,从而保障供电安全
  • 产品详情

1.产品说明

RCD负载一种非线性模拟负载,可用来测试便携式储能、UPS电源、逆变器、家用储能等,了解其带计算机、网络设备等非线性负载时的真实工作能力。通过对电源输出功率和质量的精确检测,可避免其在实际使用时无法带动负载或对电网造成污染,从而保障供电安全。

可满足便携式储能电源、户外储能电源、家用储能电源、光伏逆变器带载试验、UPS电源测试、其他非线性负载测试要求

本设备可满足三种测试方式:

1、一个三相交流源(可满足三相四线/两相三线测试需求)

2、一个单相交流源

3、三个独立单相交流源





2.产品特性(优势)

1.可做逆变器测试使用,可为UPS带载测试

2.提供上位机操作软件,可配套ATE特使用

3.具有RS485、以太网、CAN等多种通讯接口

4.测试步骤可编程,适用于光伏逆变器、储能逆变器的自动化测试

5.可加载满功率范围内任意功率;

6功率调节精度:最低可达10W ;

7.功率因数调节:最低可达0.45

8.峰值因数CF:最高可达3

9.可定制宽电压使用;

10.通过PC数据管理软件控制负载加减载,并保存测试数据



3.选配功能(远程控制)



可升级远程控制方式,采用接触器进行在线投切。可使用我司自制的上位机软件进行监控,也可根据我司提供的通讯协议,自行集成至用户测试系统中。

通讯接口默认为RJ45,可选配RS485。通讯协议为标准Modbus协议。

数据记录功能,可实时保存测试电参数数据,方便用户分析测试结果。

名称

单相RCD负载

负载型号

IMAX5310-5k

IMAX5310-10k

IMAX3510-15k

额定电压

1P2W,220V/110V,可定制双电压

最大功率

5kVA

10kVA

15kVA

额定频率

50/60Hz

功率因数PF

0.6~1(可调),最低可0.45

波峰因数CF

2~3

步进精度

100W/50W/25W可选

负载分档

0.1k/0.2k/0.5k/1k/2k/5k/其他

主要检测项目

便携式储能电源、户外储能电源、家用储能电源、光伏逆变器带载试验、UPS电源测试、其他非线性负载测试要求

保护报警

接地保护、高温故障、急停等保护功能。

测控参数

显示电压、电流、有功功率、无功功率、视在功率、功率因数、频率等基本功能。



≤65dB

≤70dB

≤70dB

出风方式

前进风后出风。

侧下进风,顶部出风。

侧下进风,顶部出风。

显示精度

0.1V,0.1A

控制方式

手动:按钮/微型断路器控制

本地手动控制:通过负载箱7寸液晶触摸屏。

远程智能控制:RS485,(协议为Modbus-RTU,提供上位机软件。)

使用场所

室内

重量

65kg

120kg

200kg

尺寸

W600mm×D800mm×H800mm

W600mm×D800mm×H1400mm

W600mm×D800mm×H1600mm
